Beispiel

Das Musterhaus

Ein erfundenes Einfamilienhaus (Musterhaus): Satteldach 38°, zwei Geschosse, Holzbalkone an der Süd- und Ostseite, Hauseingang im Norden. Es dient als Anschauungsobjekt für die ganze Website und die Anleitungen. Es ist kein echter Kundenauftrag.

Das Musterhaus in vier Ansichten

Vorder-, Rück- und beide Seitenansichten (Illustration). So sieht ein typisches Haus aus, wie Sie es mit HausScan.ch aufnehmen.

Musterhaus Südseite (Giebel) mit Holzbalkon — Süd (Giebel, Garten) – Holzbalkon

Musterhaus Nordseite (Giebel) mit Haustür — Nord (Giebel) – Hauseingang

Musterhaus Westseite (Traufseite) — West (Traufseite)

Musterhaus Ostseite (Traufseite) mit Holzbalkon — Ost (Traufseite) – Holzbalkon

Zur Einordnung: Die vier Bilder sind eine Illustration. Die Masse des Musterhauses (8.00 × 12.00 m, Traufe 6.00 m, Dachneigung 38°) sind erfundene Beispielwerte, passend zu den Bildern. Editor und 3D-Viewer zeigen dasselbe Haus aus simulierten Aufnahmen (am Computer erzeugt, damit die Masse bekannt sind).

1 · Das Foto

Ausgangspunkt ist ein normales Foto je Hausseite. Hier die Südseite (Vorderansicht) mit Balkon.

2 · Prüfen im Editor

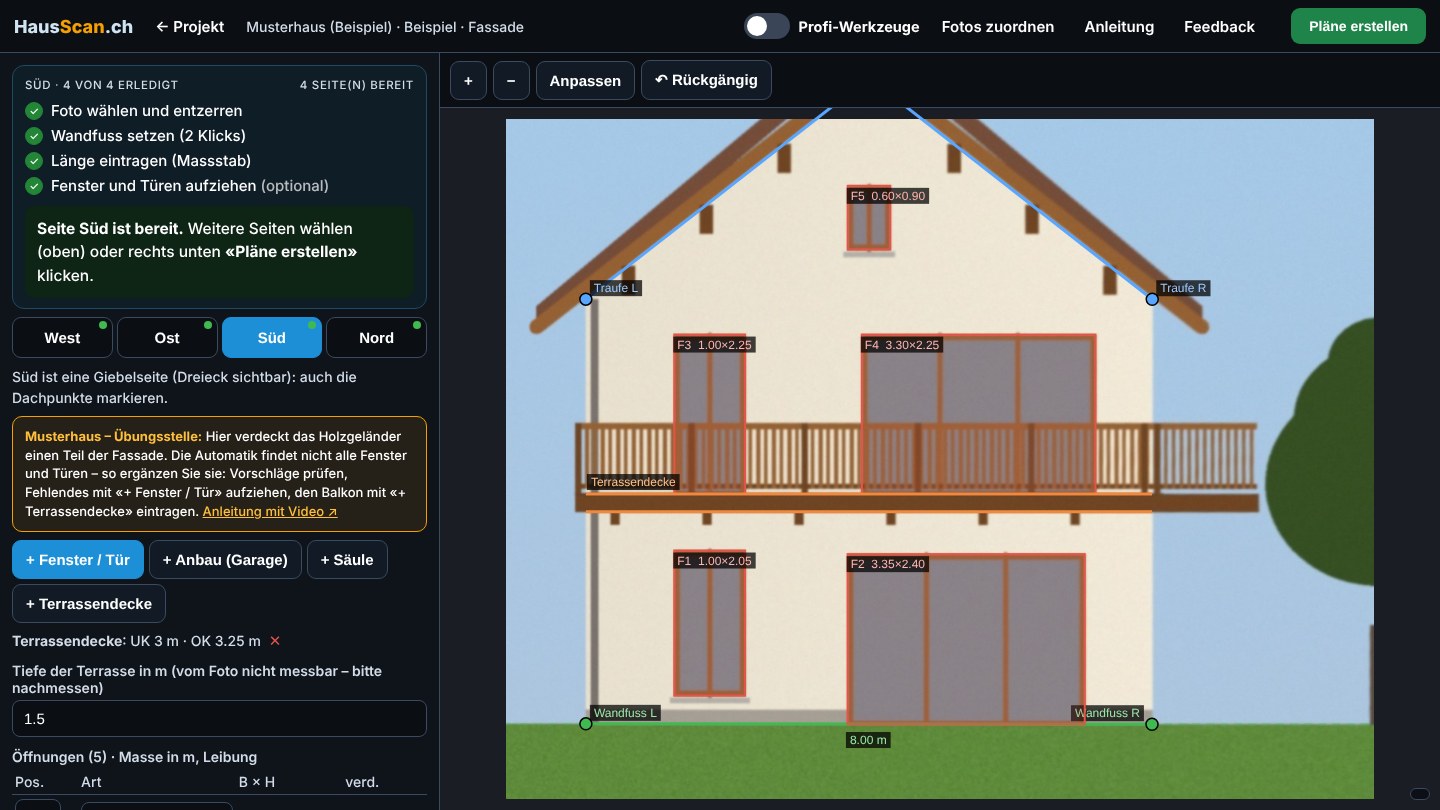

Fenster und Türen werden vorgeschlagen. Was hinter dem Balkon verdeckt ist, ergänzen Sie mit wenigen Klicks.

Wenn etwas nicht gefunden wird →

Was die Automatik nicht sieht – und wie Sie es ergänzen

Auf der Südseite verdeckt das Holzgeländer einen Teil der Fassade. Die Automatik erkennt dort nur das Giebelfenster und bittet, die Seite zu prüfen. Mit wenigen Klicks ist alles richtig: Fenster und Türen aufziehen, Balkon eintragen. Was Sie nicht bestätigen, kommt nicht in den Plan.

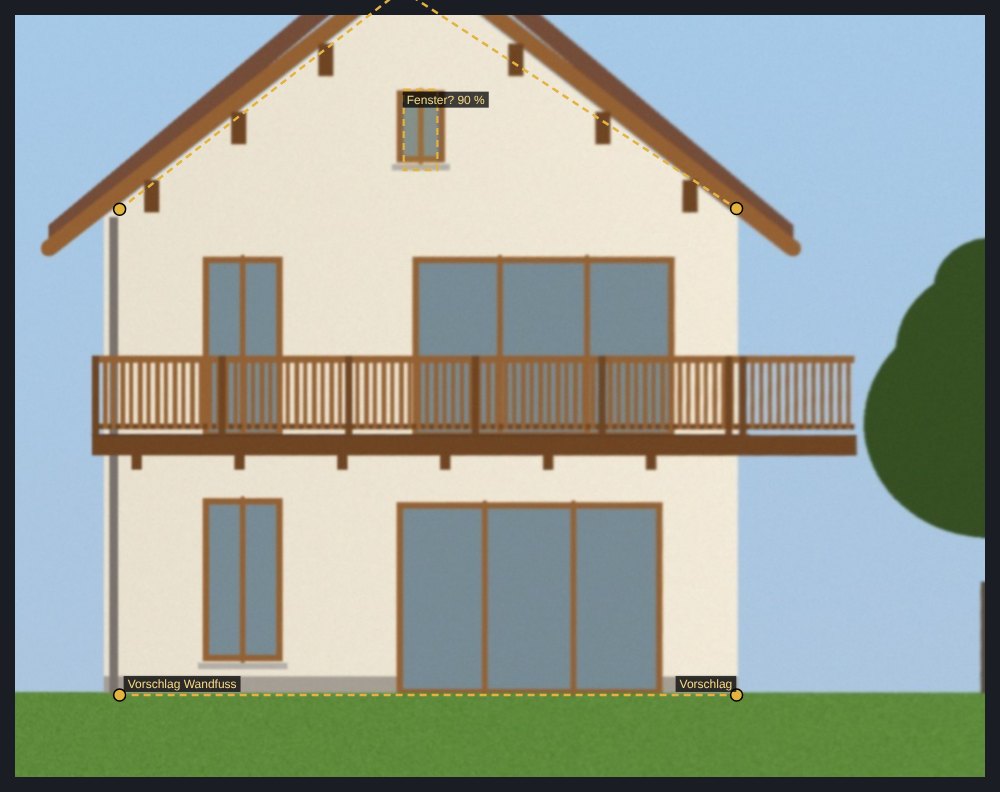

Vorher: Vorschläge der Automatik an der Südseite — **Vorher** – Vorschläge der Automatik (gelb gestrichelt)

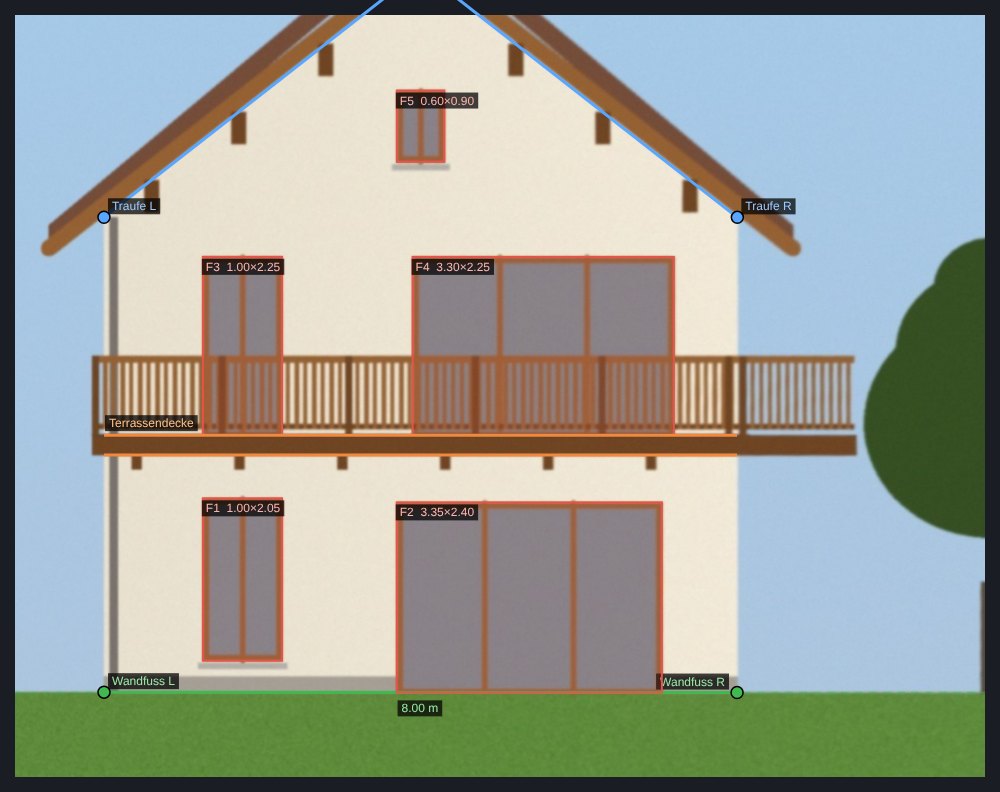

Nachher: alle Öffnungen und der Balkon ergänzt — **Nachher** – im Editor ergänzt und kontrolliert

Anleitung mit Video: verdeckte Fenster ergänzen →

3 · Der Plan

Masshaltige Ansicht mit Massstab und Plankopf. Die Originaldateien dürfen Sie herunterladen.

Ansicht Süd (PDF)Ansicht Süd (DXF)Schnitt A–A (PDF)

4 · Der 3D-Viewer

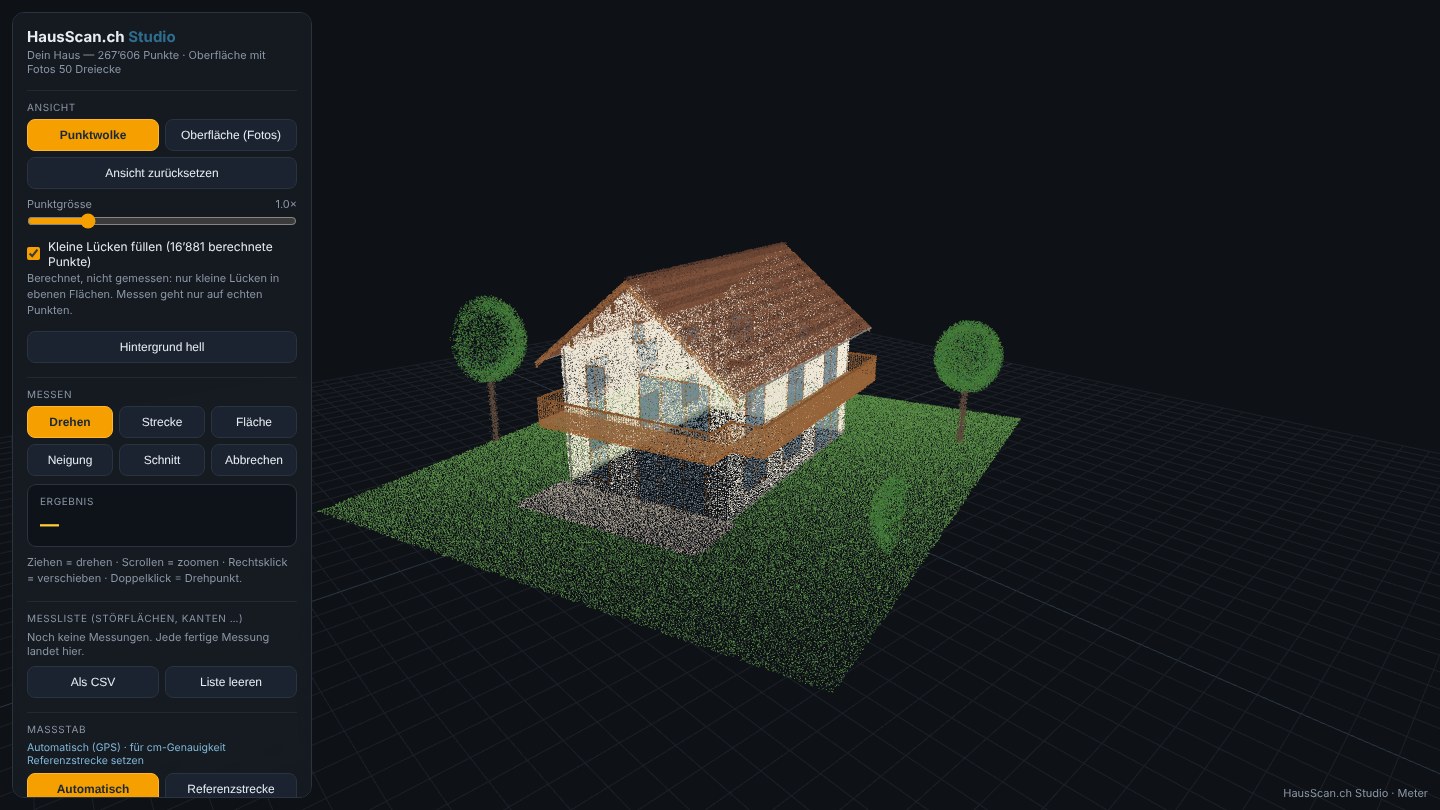

Das Musterhaus als 3D-Modell aus einer simulierten Drohnenaufnahme. Drehen Sie es und messen Sie nach – zum Beispiel die Balkontiefe oder die Dachneigung.

3D-Viewer öffnen

Zur Einordnung: Die Punktwolke ist simuliert, nicht mit einer Drohne aufgenommen. Alle Werte sind Beispielwerte.

Mit eigenen Fotos ausprobieren

Das Beispielprojekt mit allen Funktionen finden Sie nach der Anmeldung unter «Start».

Firma registrieren
